家中80英寸的LED电视突然阵亡,用遥控器开启和手动开启都没有反应。这个电视是六年前买的, 厂家是Vizio,通过Costco和信用卡延长保修期到三年。一年前电视经常突然自动关机,也常常不能开机,要经过Power Cycle后,方可开机。一段时间没用,前几天干脆不开机了。因为保修期已过,只能自己送到附近的修理店修理。这个80寸电视重达134磅,身躯巨大,不仅搬运困难,而且要用卡车。也可叫修理工到家里来修。出勤费、人工和零件费加起来估计要至少500刀左右。

根据症状,可能是电源板的问题。从来没修理过电视,对电视开膛有些踌躇。猜想是保险和电容的小毛病,自己换不难。不妨一试。只是这个电视设计得很蠢笨,换任何内部零件,必须把背板全部拆开。其次,电视必须平放才能打开背板。这可是134磅重的大家伙。费了牛劲把电视搬到地上,放倒。拧松四十多颗螺丝,拆下背板。第一次看到LED电视内部。有一整片铁板,用来支撑屏幕的,怪不得这么沉呢。背面松散地装着四块电路板:电源板,主板和LED驱动板和藏在铁板后的T-con板。根据症状,首先怀疑是电源板的问题。用万用表测了保险丝,没有问题。仔细观察所有元件,也没有发现烧焦或爆炸的痕迹。再插上插头,用万用表测电源板到主板接口的电压。有三个直流电压输出,AU、Reg和T-con。前两个都正常,12伏。T-con的电压是0。把连接主板的缆线拔掉,再测T-con接口的电压,依然是0,排除了主板出故障的可能,可以高度怀疑电源板的问题。

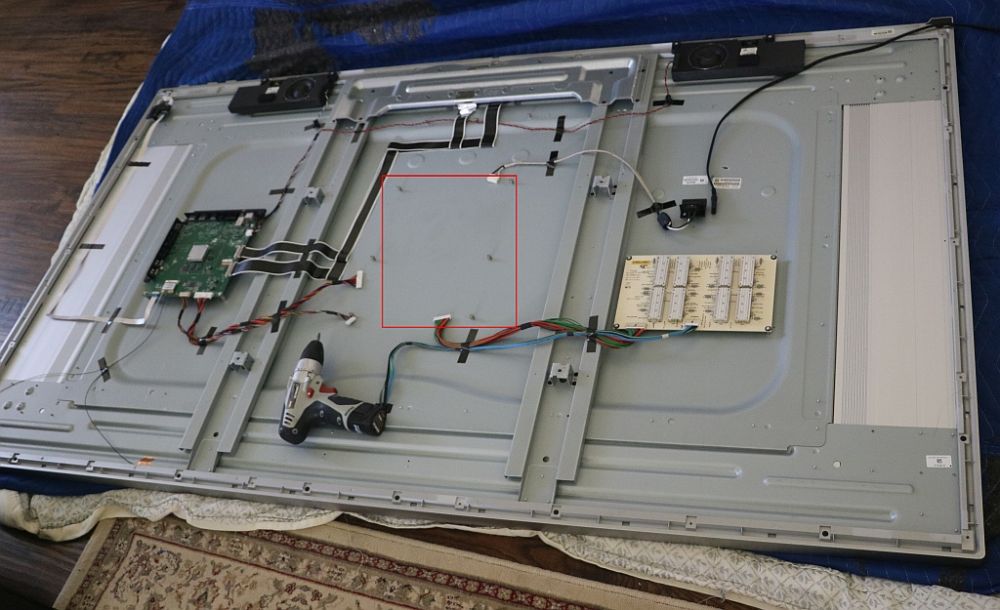

电源线路板

中间红框内是拆下来的电源板位置,左边是主板,右边是LED驱动板,T-Con板在上方金属板下面。正确诊断问题是最难的一步,修理就相对容易了。把电源板拆下来,测试各元件是否异常。电容的检查方法是用万用表测电容,如果电压从0跳到一个较高的值,说明电容能正常充电,否则有问题。二极管分别要测正反向的电流。几个主要电容和二极管都正常。没有电路图,再进一步查找异常元件很费事,不如更换整个板子。在网上查找最便宜的板子将近100美元。立即下单。三天后联邦快递送来。装上一试,工作正常。

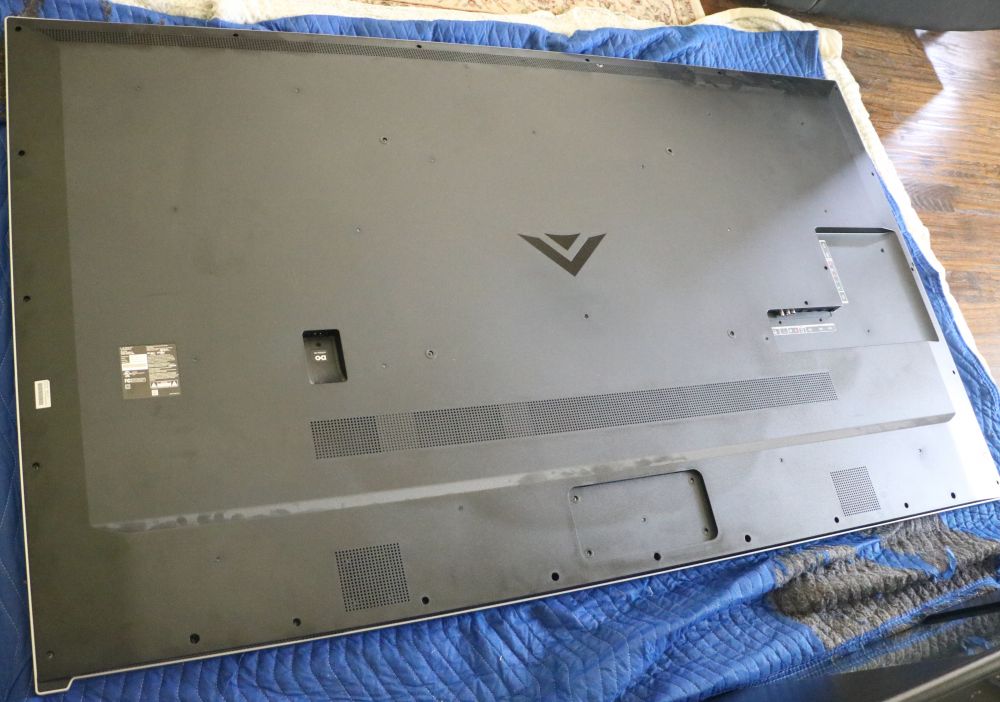

装好背板

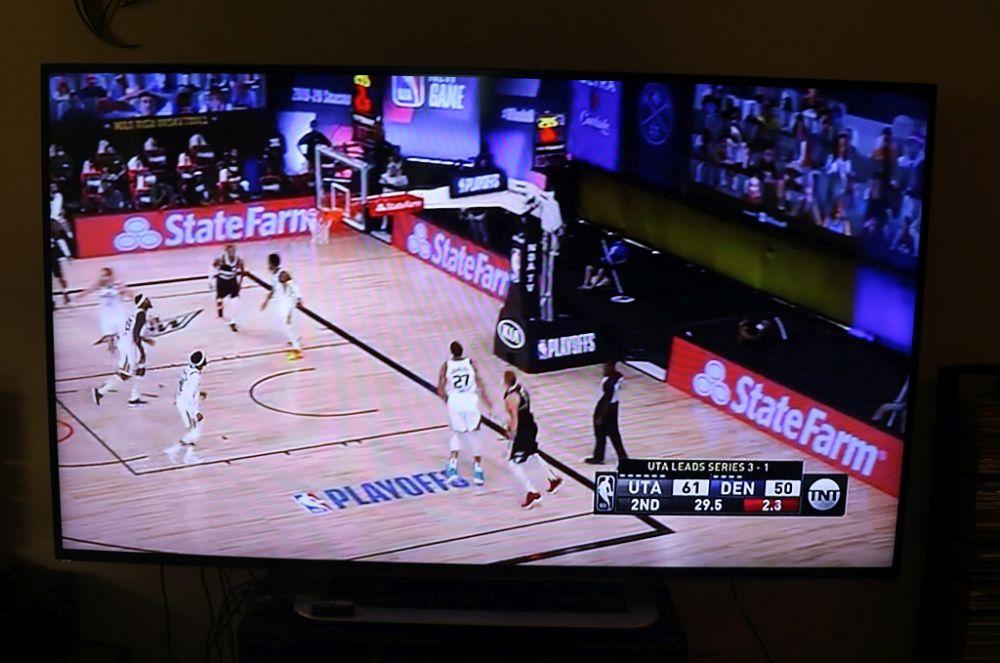

起死回生想到几点,首先,这个电视设计有问题。T-con电压输出有问题而其他电源输出正常,整个电视就毫无反应,没有任何显示,这不利于排除故障。第二,即使电视不开机但插电,电源板仍在工作,电源板可能就是这段时间被烧掉的。所以一段时间不用,最好拔掉插头。第三,比起屏幕,电路板更容易出问题,整版换掉是一个相对经济、容易且快速的解决办法,DIY也不难。第四,即使有三四年的加长保修,故障也常常是在过了保修期出现,买保修往往是白扔钱。
